LCT64415KU是一款三相、无传感器FOC控制直流无刷马达驱动IC，内置驱动及6路MOS。芯片高度集成电机控制所需部件，所需外围元器件少，噪声低，电机转矩脉动小，适合落地扇、散热风扇、空调水泵等应用场景。
内置EEPROM，可配置客户电机参数、启动和调速方式。调速接口可选择PWM、模拟输入、UART调节电机转速，集成转速指示功能，可通过FG引脚或UART接口实时读取电机转速。速度控制方式可选择恒转速、恒电流和恒功率，具有电机转速指示功能，集成过流、欠压、过压、过温、缺相、堵转等多种保护模式。
一、应用电路
二、调试上位机参数设定
LCT64415KU采用标准UART通讯协议。用户可通过UART接口对寄存器中的特定电机参数进行重新编程并对EEPROM进行编程，用于帮助优化既定应用的性能。

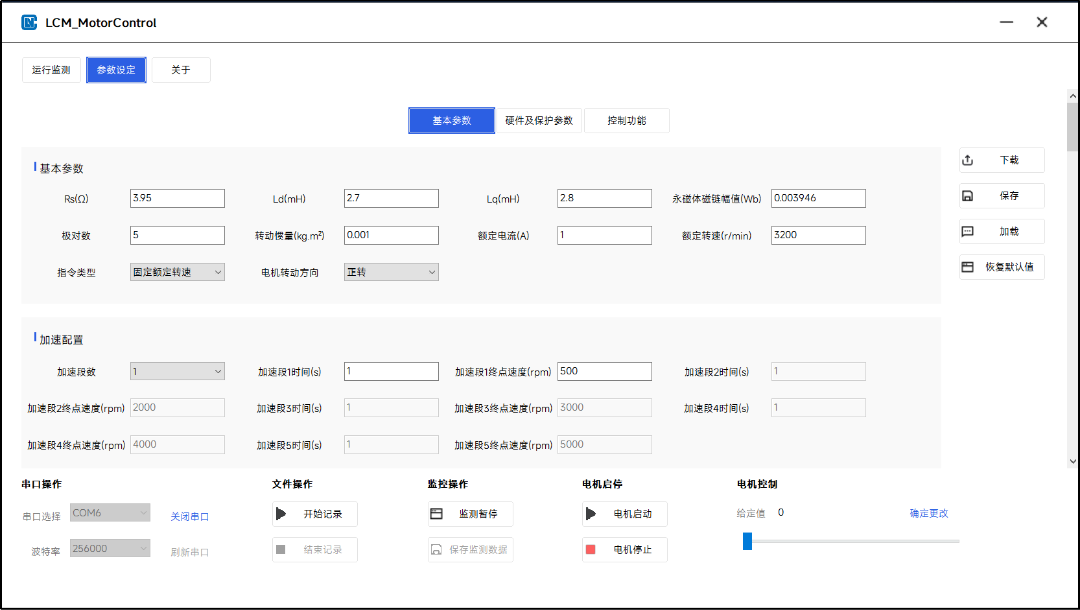

▲上位机参数设定界面
具体调试步骤如下：
1、配置电机基本参数；
2、根据应用配置保护参数；
3、根据应用在控制功能中选择需要的功能，并调整控制参数；
4、点击下载将参数下载入芯片。
5、通过状态检测界面检测点击运行状态，如电机运行不正常，重复1-4操作。
三、电机运行监测

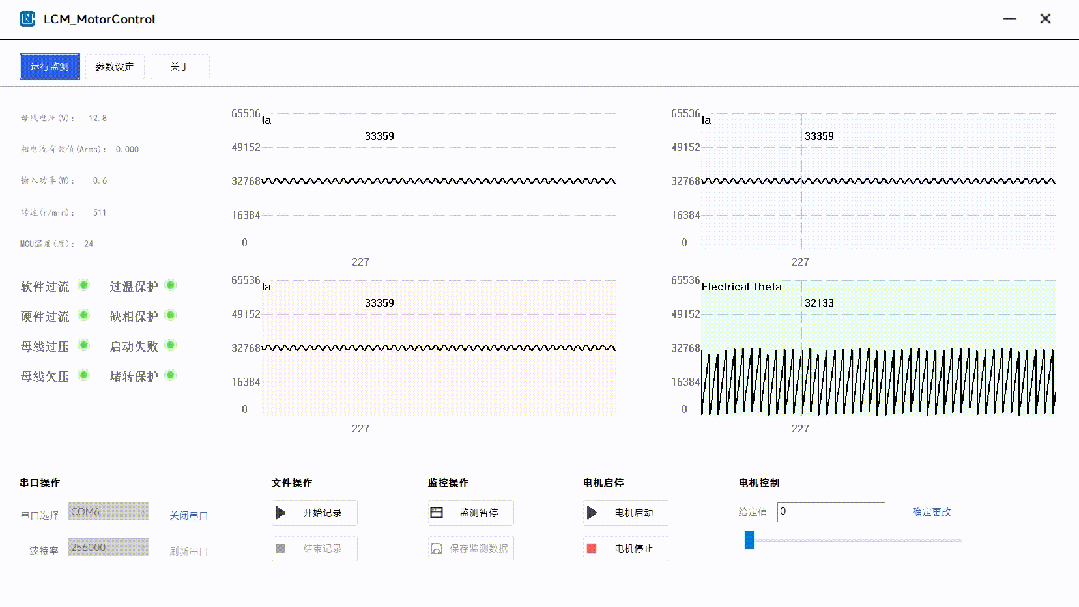

上位机通过串口实时获取电机运行状态，并且在运行监测界面显示当前状态（母线电压、电机转速、MCU温度、相电流有效值以及输入功率）显示在界面，以便用户查看。上位机还有波形示波器功能，用户可在界面选择需要输出的波形，实时监控电机参数，并可记录波形，帮助用户分析。
▲上位机运行监测界面
